来源：高分子科学前沿（https://mp.weixin.qq.com/s/VFdAq6-ZQidGqAtf2ePTcw）
自然界中，变色龙能根据环境调整体色实现完美伪装。然而，在红外探测技术日益精进的今天，如何让物体在复杂环境中实现多光谱自适应伪装并同步解决散热难题，一直是伪装领域亟待攻克的挑战。
传统静态热伪装材料通过低发射率涂层降低红外辐射，但宽谱低发射率会阻碍热量散发，导致目标温度飙升，最终“热到暴露”，严重制约其在军事、航空航天等领域的实际应用。针对这一挑战，清华大学张如范团队创新性地开发出电致变色波长选择性发射率调制器（EWEM），巧妙破解了热伪装与散热的“矛盾魔咒”。该调制器采用三氧化钨（WO₃）纳米晶功能表面与低发射率朗伯基底相结合的结构设计，辅以人工固态电解质界面（SEI）技术，在红外探测波段（3-5 μm、8-14 μm）实现动态发射率调节（Δεmax=0.76），同时在非探测波段（5-8 μm、>14 μm）保持高发射率（εmax=0.79），有效解决了传统技术"低发射率伪装"与"高发射率散热"的矛盾，同时可梯度调节发射率，支持多级动态伪装切换。实验表明，EWEM具备快速响应（<6 s）、超长循环稳定性（>10³次）及良好柔韧性，可集成于复杂曲面目标表面，并支持红外信息加密功能。这些集成的功能使EWEM在动态环境中更具实际适用性，也为下一代智能隐身系统在国防、航空航天、信息安全和节能热调节应用中奠定了多功能基础。相关工作以Integrated Multispectral Modulator with Efficient Radiative Cooling for Innovative Thermal Camouflage 为题发表在Advanced Functional Materials 期刊。清华大学博士后丁一琳为论文第一作者，北京航空航天大学博士生梅哲跃为共同第一作者。首先，研究团队通过磁控溅射技术构建多层柔性薄膜体系，组成EWEM。WO3纳米晶体作为功能层材料置于顶层，通过调节其晶粒尺寸可实现多波段的选择性光调制；ITO/Au/ITO多层朗伯表面克服角度依赖性并兼具电极功能；尼龙66多孔基底优化离子传输效率；Ta2O5层构建人工SEI界面，有效增强离子传导并抑制漏电流。
根据不同波段的探测原理设计了兼容辐射制冷的多波段动态伪装光谱，制备的EWEM最大程度地实现了此光谱设计。即在可见-近红外波段，调控表面漫反射特性以匹配环境背景，高吸收态可规避光源探测；在红外探测波段（3-5 μm和8-14 μm）选择性调控发射率以混淆热成像，同时在非探测波段（5-8 μm及14 μm以上）保持高发射率以增强辐射制冷；在太赫兹波段实现宽域的吸收调制。

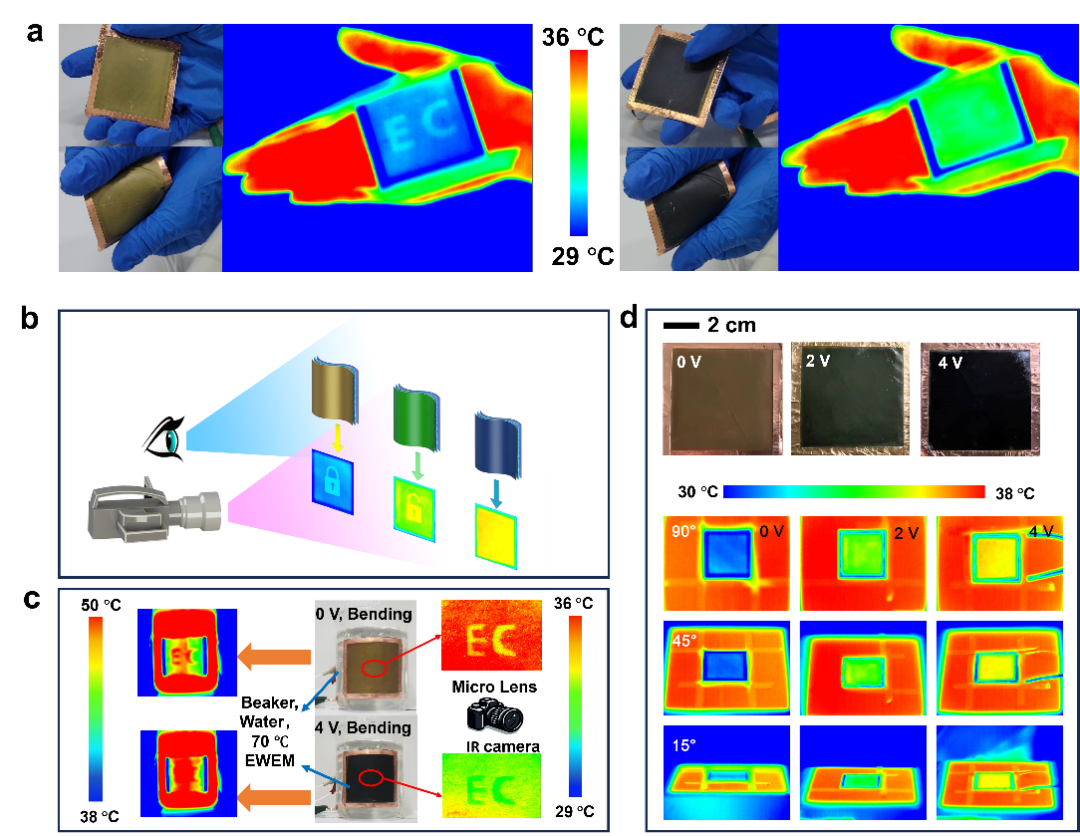

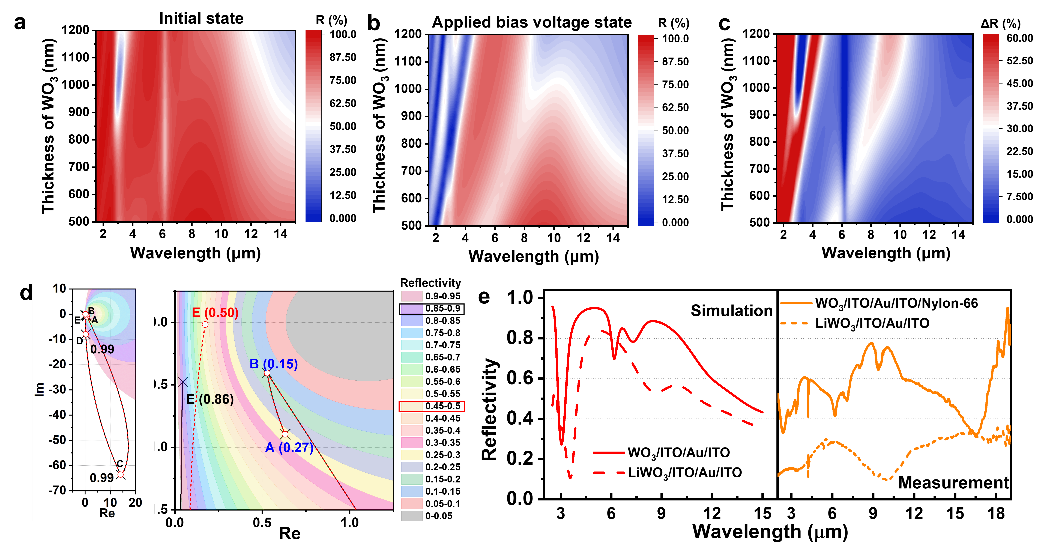

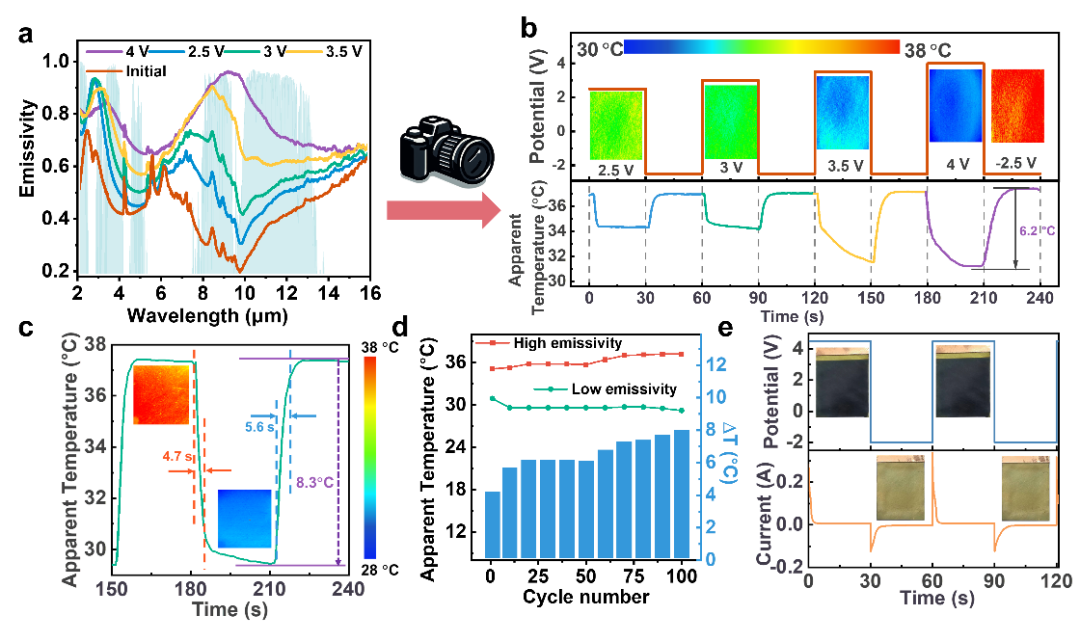

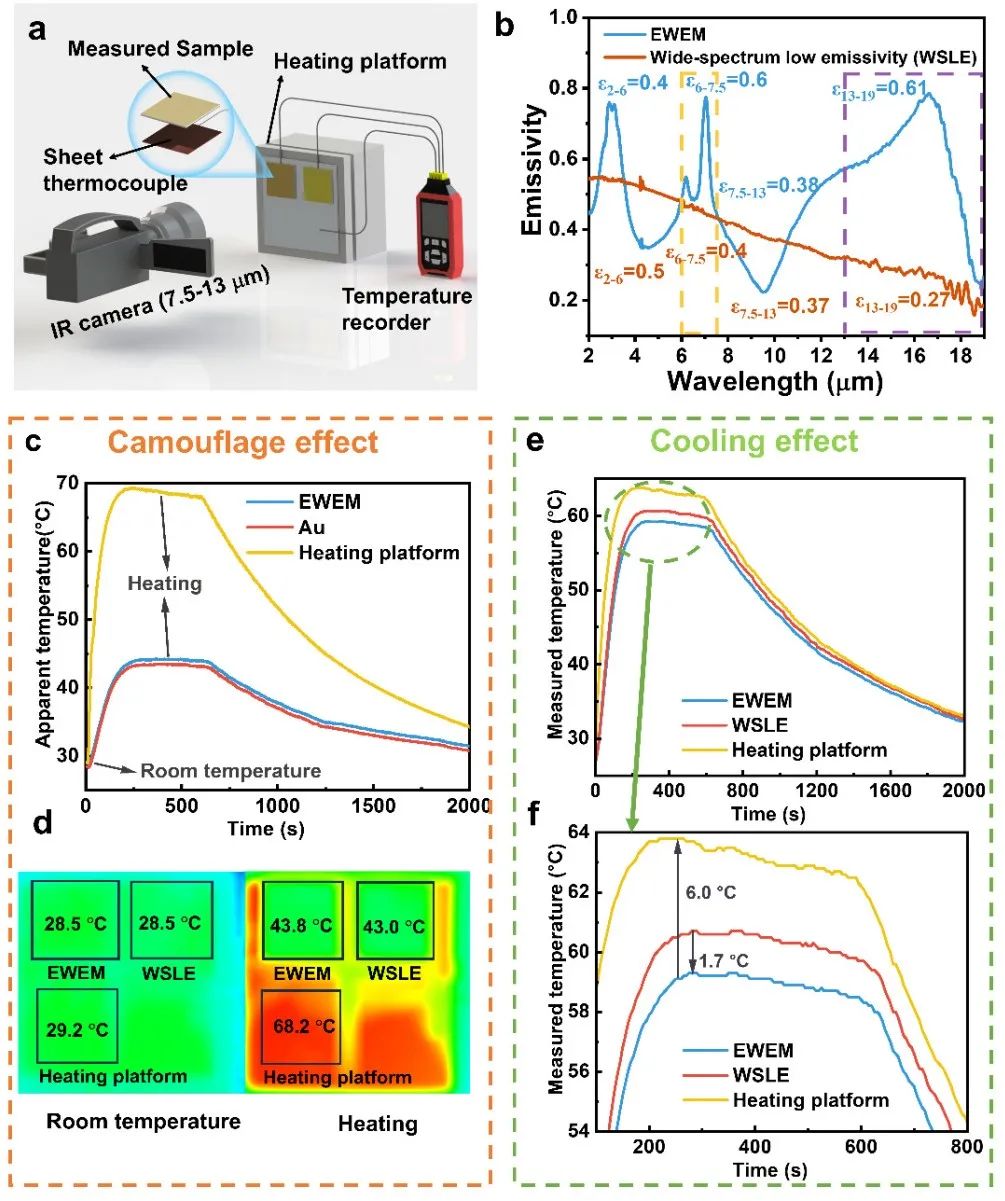

图二 EWEM的概念光谱设计及实际多光谱动态调制。通过对EWEM行多层膜的纳米光子学分析，确定了功能膜层的最佳厚度，以保证器件在探测波段实现宽幅度的发射率调制和非探测波段的高发射率。图三 WO3/ITO/Au/ITO多层膜的光学模拟及厚度优化。通过微小的电压驱动，EWEM可在红外波段实现明显的分级调控和选择性调控，并对应于表观温度渐变和可见伪装色切换。同时，EWEM快速响应能力和长寿命循环证实了其优异的实际应用性。实测数据显示，EWEM在恒温阶段实测温度较传统宽谱低发射隐身器件（WSLE）低1.7℃，整体温降达6℃，理论冷却功率高达367 W/m²，非探测波段高发射率贡献显著。热成像对比实验显示，EWEM在保持同等伪装效果的同时，显著提升了辐射制冷效率，证实EWEM兼容散热与隐身的可行性。通过磁控溅射透明ZrO2掩膜在EWEM表面设计隐形红外图案“EC”，偏压调控发射率实现信息可逆擦写，热成像视频验证动态加密过程。弯曲状态下仍实现表观温变热伪装并保持稳定加密功能，展现柔性智能伪装与信息安全应用的潜力。本项研究首次通过波长选择性发射率调控设计，解决了动态热伪装与热调节长期存在的技术权衡，为发展下一代智能隐身系统奠定了重要基础。该技术在国防装备、航空航天和节能热调节等领域具有广阔应用前景。
